Трансформатор Trihal

Трансформатор производится под торговой маркой “Франс Трансфо”, входящей в состав “Шнейдер Электрик”. Трансформаторы данной серии отвечают следующим техническим требованиям:

- трансформаторы трехфазного тока частотой 50 Гц для внутренней установки (наружная установка или другая частота – на заказ);

- тип – сухой трансформатор с литой изоляцией ТСЛ;

- класс нагревостойкости F (превышение температуры 100 0С);

- температура окружающей среды:

максимальная: + 40 0С;

среднесуточная: не более + 30 0С;

среднегодовая: не более + 20 0С;

минимальная: - 25 0С;

- высота над уровнем моря ≤ 1000 м;

- естественное воздушное охлаждение типа С (AN) или принудительное воздушное – типа СД;

- обмотка низкого напряжения обычно изготовлена из алюминиевой ленты (у трансформаторов с небольшими мощностями – из изолированного прямоугольного провода);

- обмотка низкого напряжения, установленная на сердечнике, имеет дополнительное защитное покрытие из алкидной смолы;

- обмотка высокого напряжения изготовлена из круглого или прямоугольного изолированного провода;

- обмотка высокого напряжения залита под вакуумом эпоксидной смолой с тригидратом алюминия, обеспечивающего огнестойкость.

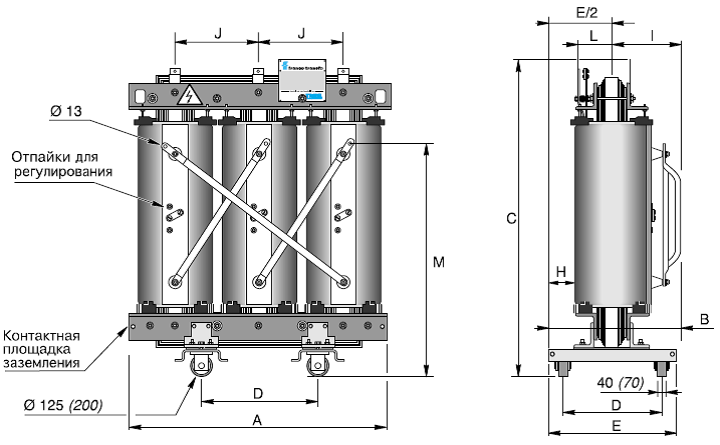

Трансформаторы Trihal имеют два типа исполнения:

- без защитного кожуха (IP00). В этом случае при установке необходимо предотвратить доступ к сердечнику и обмоткам под напряжением;

- в металлическом кожухе (IP31). Оболочка предохраняет от прямого контакта с электрическим током.

Электрические характеристики:

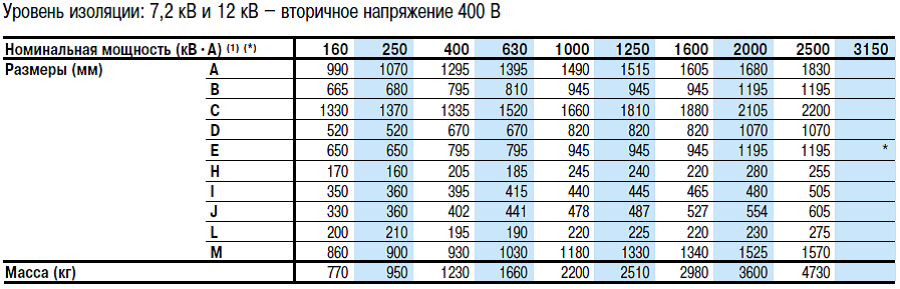

Уровень изоляции: 7,2 кВ и 12 кВ

Соответствие стандартам:

Трансформатор Trihal соответствует стандартам:

- МЭК 76-1 -76-5;

- МЭК 726 (1982);

- CENELEC (Европейский комитет по стандартизации электрооборудования): документы по унификации HD 538 -1 S1: 1992 и HD 454-S1:1988/A2: 1991/A3: 1992, относящиеся к трансформаторам сухого типа;

- ГОСТ 11677-85.

Данные трансформаторы сертифицированны в России (серт. № РОСС FR.MBO2.H.00237)

Серия TRIHAL

- Распределительные трансформаторы 100 -3150 - кВа, до 12 кВ.

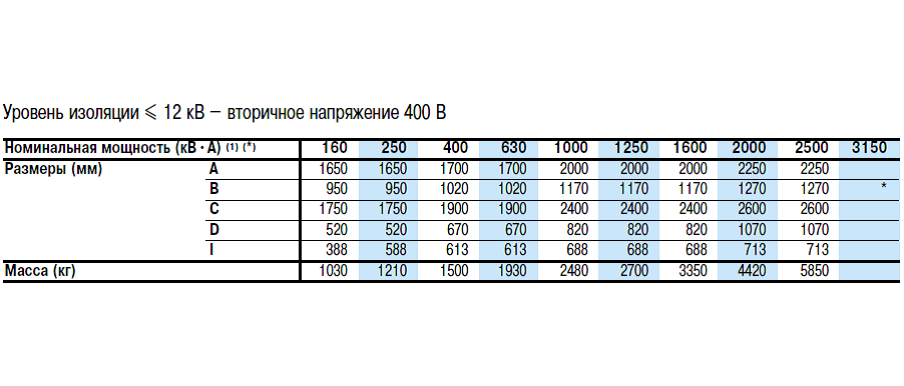

Трансформаторы Trihal имеют два типа исполнения:

- без защитного кожуха (IP00);

- в металлическом кожухе (IP31).

Трансформаторы без защитного кожуха не обеспечивают защиту при прямых прикосновениях.

Система обеспечения качества.

Трансформаторы Trihal изготовлены в соответствии с системой качества, отвечающей международному стандарту ISO 9001, что подтверждает сертификат, выданный AFAQ (Французская система обеспечения качества).
